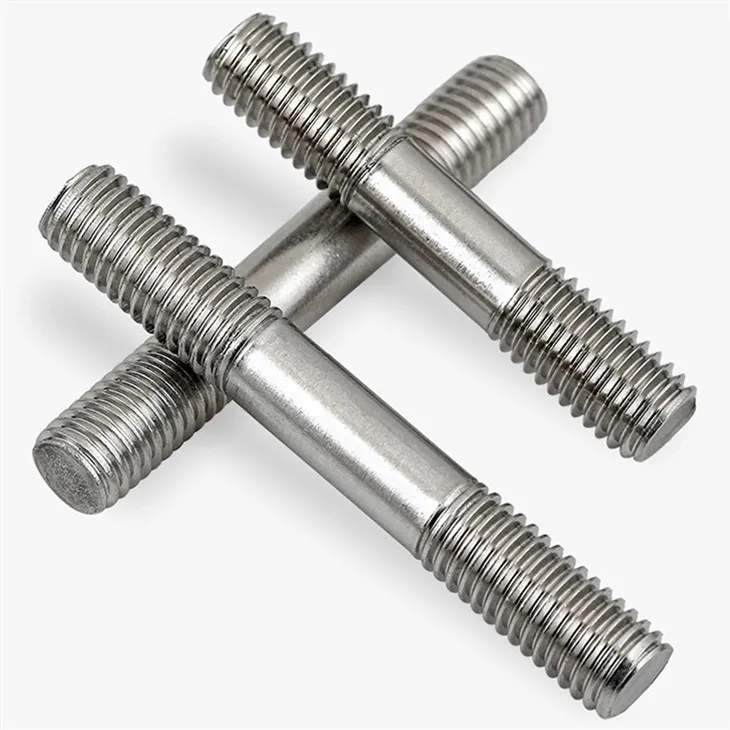

Skrutkové skrutky typu upínania
Naše upínacie svorníky sú vyrábané v menovitých priemeroch od 1/8"- 3" (M3 – M80). Ponúkame spojovacie prvky vo veľkostiach USCS/Imperial aj metrických.
- Predstavenie výrobku
Popis
Naše upínacie svorníky sú vyrábané v menovitých priemeroch od 1/8"- 3" (M3 – M80). Ponúkame spojovacie prvky vo veľkostiach USCS/Imperial aj metrických.
Sme pokročilý a komplexný rozsah schopností zahŕňa inžinierstvo, výskum a vývoj, prototypovanie, zákazkovú výrobu, presné spracovanie a testovanie. Všetky naše materiály pochádzajú z najuznávanejších a najnáročnejších zlievarní na svete. V našom sklade produktov udržiavame zásoby spojovacích materiálov v hodnote niekoľkých miliónov dolárov, čo nám umožňuje rýchlo vybrať, zabaliť a urýchliť vašu objednávku skrutiek.
Sme hrdí na to, že môžeme slúžiť našim distribútorom, EPC, zákazníkom OEM a MRO po celom svete.
Naše upínacie skrutky spĺňajú príslušné normy ASTM, ANSI, ASME, SAE, API, NAS, AN, MS, NACE, ISO, DIN a KS.
Vlastnosti
1. Konštrukcia upínania: Závrtné skrutky typu upínania sa vyznačujú upínacím dizajnom, ktorý používa matice alebo upínacie zariadenia na zaistenie a upevnenie komponentov so závitom.
2. Viac veľkostí a špecifikácií: Produkt ponúka rôzne veľkosti a špecifikácie, aby vyhovoval rôznym aplikačným scenárom a požiadavkám na závity.
3. Vysokopevnostný materiál: Zvyčajne sa vyrába z vysokopevnostnej legovanej ocele alebo nehrdzavejúcej ocele, ktorá poskytuje vynikajúcu pevnosť v ťahu a odolnosť proti korózii.
4. Vysoká upínacia sila: Konštrukcia upínania produktu poskytuje vysokú upínaciu silu a zaisťuje bezpečné spojenie závitových komponentov.
5. Jednoduchá inštalácia: Sú navrhnuté pre jednoduchú inštaláciu a nastavenie, čím sa zlepšuje účinnosť inštalácie.
6. Obojstranná montáž: Konštrukcia produktu umožňuje obojstrannú montáž, vďaka čomu je vhodný na účely údržby a demontáže.
7. Široká škála aplikácií: Široko sa používajú v odvetviach ako je strojárstvo, stavebníctvo, automobilový priemysel atď., na spájanie a upevňovanie závitových komponentov.
8. Možnosti viacerých materiálov: Produkt ponúka rôzne možnosti materiálov, ako je uhlíková oceľ, legovaná oceľ, nehrdzavejúca oceľ atď., aby sa splnili rôzne environmentálne a aplikačné požiadavky.
9. Odolnosť proti opotrebeniu: Vykazujú dobrú odolnosť proti opotrebeniu, vhodné pre dlhodobé používanie a prostredie s vysokou záťažou.
10. Súlad s normami: Produkt je v súlade s medzinárodnými a priemyselnými normami, čo zaručuje konzistentnú kvalitu a výkon.
Špecifikácie
|
|
|||||||
| Rozmery pre čap upínacieho typu | |||||||
| Nominálna veľkosť | D | Bmin | Umax= 2 Rozstupy vlákien | ||||
| Priemer | Koniec matice Minimálna dĺžka celého závitu | ||||||
| L Menšie alebo rovné 10 | 10 | L >16 | Vlákna UNC | Vlákna UNF | 8UN vlákien | ||
| 1/4 | 0.2500 | 0.750 | 1.000 | 1.500 | 0.100 | 0.071 | … |
| 5/16 | 0.3125 | 0.875 | 1.125 | 1.625 | 0.111 | 0.083 | … |
| 3/8 | 0.3750 | 1.000 | 1.250 | 1.750 | 0.125 | 0.083 | … |
| 7/16 | 0.4375 | 1.125 | 1.375 | 1.875 | 0.143 | 0.100 | … |
| 1/2 | 0.5000 | 1.250 | 1.500 | 2.000 | 0.154 | 0.100 | … |
| 9/16 | 0.5625 | 1.375 | 1.625 | 2.125 | 0.167 | 0.111 | … |
| 5/8 | 0.6250 | 1.500 | 1.750 | 2.250 | 0.182 | 0.111 | … |
| 3/4 | 0.7500 | 1.750 | 2.000 | 2.500 | 0.200 | 0.125 | … |
| 7/8 | 0.8750 | 2.000 | 2.250 | 2.750 | 0.222 | 0.143 | … |
| 1 | 1.0000 | 2.250 | 2.500 | 3.000 | 0.250 | 0.167 | … |
| 1-1/8 | 1.1250 | 2.500 | 2.750 | 3.250 | 0.286 | 0.167 | 0.250 |
| 1-1/4 | 1.2500 | 2.750 | 3.000 | 3.500 | 0.286 | 0.167 | 0.250 |
| 1-3/8 | 1.3750 | 3.000 | 3.250 | 3.750 | 0.333 | 0.167 | 0.250 |
| 1-1/2 | 1.5000 | 3.250 | 3.500 | 4.000 | 0.333 | 0.167 | 0.250 |
| 1-5/8 | 1.6250 | 3.500 | 3.750 | 4.250 | … | … | 0.250 |
| 1-3/4 | 1.7500 | 3.750 | 4.000 | 4.500 | 0.400 | … | 0.250 |
| 1-7/8 | 1.8750 | 4.000 | 4.250 | 4.750 | … | … | 0.250 |
| 2 | 2.0000 | 4.250 | 4.500 | 5.000 | 0.444 | … | 0.250 |
| 2-1/8 | 2.2500 | 4.750 | 5.000 | 5.500 | 0.444 | … | 0.250 |
| 2-1/2 | 2.5000 | 5.250 | 5.500 | 6.000 | 0.500 | … | 0.250 |
| 2-3/4 | 2.7500 | 5.750 | 6.000 | 6.500 | 0.500 | … | 0.250 |
| 3 | 3.0000 | … | 6.500 | 7.000 | 0.500 | … | 0.250 |
